Home Assistant – Solis baterijų krovimo automatikos ir kortelės

Svetainė

ATNAUJINTA (2026-03-13). Visi reikalingi sensoriai ir automatizacijos sudėtos į du packages yaml failus. Atsisiųskite 03_charging_vasara_ziema.yaml ir 01_charging_eso.yaml, įdėkite šiuos failus į aplanką config/packages/. configuration.yaml, jeigu dar neturite, įrašykite:

homeassistant:
  packages: !include_dir_named packages

Restartuoti Home Assistant. Bus sukurti visi reikalingi sensoriai ir automatizacijos.

Taip pat pridėta nauja automatizacija ir kortelė, tam atvejui, kai pasibaigia žiemą sukauptos pasaugojime kilovatvalandės ir turite ESO dviejų tarifų (dieninis/naktinis) planą.

ATNAUJINTA (2025-09-21). Automatizacijose tikrinama ar inverteryje įjungtas baterijų rezervavimas (Battery Reserve) ir skriptų pabaigoje grąžina į buvusią padėtį. Taip pat pakoreguota kasdieninė baterijų krovimo logika.

Apžvalga

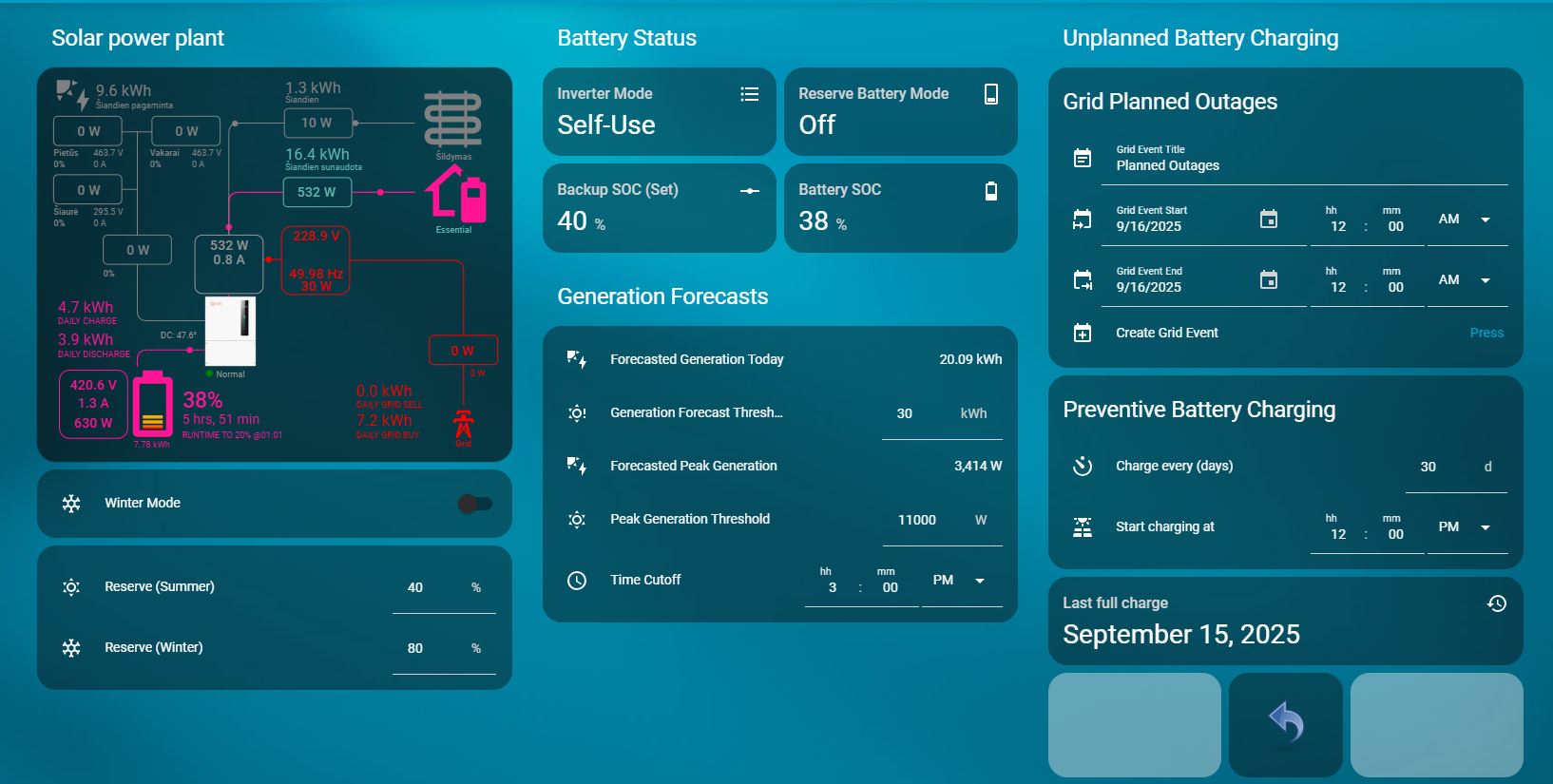

Šiame repozitoriume pateikiu keletą automatizacijų, kurios galėtų padėti valdyti ir prižiūrėti, kaupiklius, prijungtus prie Jūsų Solis įtampos keitiklio. Galima automatizacijas pritaikyti ir kitų gamintojų įtampos keitikliams, parenkant tinkamus sensorius, tačiau šis projektas paruoštas, naudojant Solis modbus integraciją. Kadangi naudoju Waveshare modbus keitiklį, tai Solis integracijoje sensoriai turi atitinkamus pavadinimus, kuriuos automatizacijose jums gali reikėti pakoreguoti pagal savo sensorių atitinkamus pavadinimus. Mano Solis dashboard’as atrodo taip:

Struktūra

packages/
  ├─   # pilnas sensorių ir automatikų komplektas (YAML)
cards/
  ├─ lt/  # lietuviškos Lovelace kortelės (YAML)

Automatikų paaiškinimai

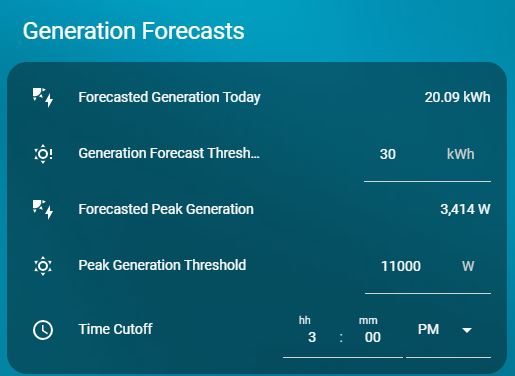

Akumuliatorių įkrovimas nuo saulės – dienos logika

[!IMPORTANT] PASTABA: ši automatizacija aktuali tiems, kurių saulės elektrinės momentinė generacija viršyja elektros tinklų (ESO) išduotas sąlygas, turi fiksuotus elektros tiekimo planus ir net-metering apskaitos planą. Net-billing, planų pagal biržos kainas ir norint prisidėti prie tinklų balansavimo, reikalingos kitos automatizacijos, prie kurių galimai ateityje irgi prieisiu.

Šiam scriptui reikalinga papildoma Solcast_forecast integracija į Home Assistant. Iš šios integracijos bus naudojama pora sensorių einamos dienos prognozuojamai gamybai ir maksimaliai generacijai įvertinti. Paskirtis - įvertinti ar numatoma pakankama elektos gamyba iš saulės ir pagal tai suplanuoti, kada bus kraunamos baterijos, kad nakčiai jos būtų pilnai įkrautos. Kaip tai veikia:

• žinodami savo dienos elektros poreikį ir baterijų talpą, galite numatyti, koks reikalingas energijos kiekis, kad dienos metu būtų patenkinami momentinio elektros suvartojimo poreikiai ir, kad įkrauti iki 100% baterijas. Ši reikšmė įrašoma kortelėje į Reakcija į gamybos prognozę. Jeigu prognozė yra mažesnė, nei jūsų užduota, tai inverteris visą dieną dirbs “Self use” režimu, taip suteikdamas pirmenybę baterijų įkrovimui.
• Tuo atveju, jeigu prognozuojama gamyba yra didesnė, nei jūsų užduota, tikrinama ar numatomas generacijos pikas yra didesnis, nei jūsų užduotas Reakcija į max generaciją. Jeigu prognozė didesnė, nei jūsų užduota - inverteris persijungia į “Selling first” režimą, taip suteikdamas pirmenybę atiduoti pagamintą elektros energiją į tinklą. Jeigu ši prognozė yra mažesnė, nei jūsų užduota reikšmė, tai tikrinama ar baterijose yra pakankamas likutis (50%)ir , jeigu jis nepakankamas, tai inverteris lieka dirbti “Self use” režimu, kol pasieks pakankamą įkrovą. Jeigu įkrova yra pakankama ir laikas yra iki vidurdienio, tai inverteris perjungiamas į “Selling first” režimą.
• Kodėl tokia logika: Elektros tinklai nustato leidžiamą generuoti į tinklą galią, ir ją pasiekus, reikia riboti arba gamybą arba perteklių atiduoti baterijų įkrovimui. Todėl į lauką Reakcija į max generaciją patartina įrašyti šiek tiek mažesnę reikšmę, nei jums ESO išdavė sąlygose leistiną generuoti (dėl prognozių paklaidos) ir pradžioje baterijos nebus kraunamos, kad jeigu vis viršijama leistina gamybą, tai tą perviršį panaudos baterijų įkrovimui.
• Reakcija į laiką - įrašote laiką, kada akumuliatoriai turi būti jau pilnai įkrauti. Jeigu inverteris dirbs “Selling first” režimu, tai bus perjungtas į “Self use”, kad pilnai įkrauti baterijas, jei iki to laiko dar nebuvo tai padaryta. Padariau rankinį laiko pasirinkimą, nes nesugalvojau, kaip tą galima būtų automatizuoti, įvertinant metų laikus (kada pradeda saulė leisti), kitus galimus faktorius.

[!IMPORTANT] PASTABA:

• Šis skriptas nuo 06:00 iki 13:00 kas 60 minučių tikrina Solarcast prognozes ir pagal tai, jeigu reikia, pakoreguoja scenarijaus veikimo principą;
• Ryte, nepriklausomai nuo prognozės visada pirmiau leidžia baterijai įsikrauti iki 50%;
• 13:00 scriptas paskutinį kartą atnaujina prognozę ir daugiau tą dieną nekoreguoja scripto;
• reakcija į laiką niekada nenustatinėkite 13:00 ar anksčiau, nes tokiu atveju 13:00 bus pakeista pagal paskutinę prognozę.

Atsisiųsti kortelę - Akumuliatorių krovimo nuo saulės kortelė

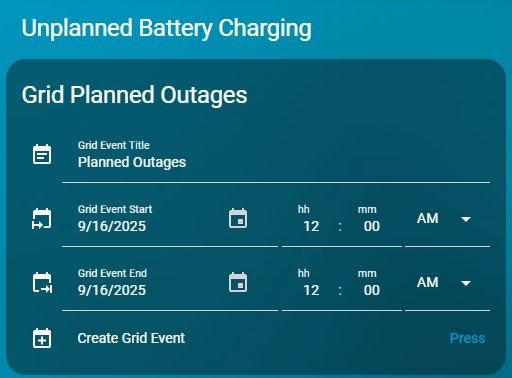

Elektros planiniai atjungimai (ESO planiniai darbai)

Bent jau mano praktikoje, kai elektros tinklai numato elektros atjungimus, tai jie beveik visada būna nuo ryto, kai akumuliatoriai būna išsikrovę po nakties, bet saulės elektrinė dar tik pradeda gamybą. Todėl, gavus iš elektros tinklų pranešimą apie numatomą elektros atjungimą, galima iš anksto pasirūpinti, kad tą dieną, kai bus atjungiama elektra, akumuliatoriai būtų pilnai įkrauti. Tam reikalinga papildoma lokalaus Home Assistant kalendoriaus integracija. Reikia sukurti naują kalendorių calendar.eso_planiniai_darbai: Home Assistant->Settings->Devices&Services->+Add integration->per paiešką surandame ir pasirenkame “Local calendar”->atsidariusioje lentelėje “Calendar name” įrašome BŪTINAI eso planiniai darbaiir pažymime “Create an empty calendar”->spaudžiame “Submit” ir “Finnish”. Susikūrė naujas kalendorius į kurį bus registruojami elektros tinklų planiniai darbai. Dar kartą pasitikrinkite ar tikrai susikūrė kalendorius, kurio entity calendar.eso_planiniai_darbai. Kaip tai veikia:

• Gavus pranešimą iš elektros tinklų, į “ESO planiniai darbai” kortelę įrašome darbu pradžios ir pabaigos datą ir laiką. Paspaudus mygtuką “Sukurti ESO įvykį”, kalendoriuje tai dienai sukuriamas įvykis.
• Automatizacija, vidurnaktį aptikusi, kad tą dieną numatomas elektros atjungimas, pradeda vykdyti tokį scenarijų:
• inverteryje įjungia switch.grid_time_of_use_charging_period_1- įjungia priverstinį baterijų krovimą iš tinklo. Šį TOU inverteryje reikėtų turėti iš anksto pasiruoštą. Jeigu jis jau naudojamas kitur, tai pasirinkti kitą laisvą ir nepamiršti padaryti pataisymus automatizacijose. Kadangi pas mane baterijos aukštos įtampos, tai mano nustatymai tokie: Charge Time Slot 1 - 00:00-06:00; Charge Current 1 - 20A SOC1 - 100% Šiuos nustatymus galima padaryti tiek SolisCloud programėlėje, tiek HA Solis modbus integracijoje.
• įjungia input_boolean.akumuliatoriu_rankinis_rezervavimas- Home Assistant virtualus jungiklis, kurį sukūrėte Helper dalyje. Reikalinga, kad atjungti kitas galbūt tuo metu naudojamas automatizacijas.
• inverteryje įjungia switch.reserve_battery_mode, jeigu jis nebuvo įjungtas. Prieš tai įsimenama jo būsena.
• įsimena esamą number.solis_waveshare_backup_soc- įsimena, koks inverteryje šiuo metu nustatytas baterijų backup rezervavimas, kad vėliau žinotų kokias reikšmes atstatyti
• number.solis_waveshare_backup_soc reikšmę nustato į “100” - nustato baterijų rezervavimą į “100%”, kad neleistų akumuliatoriams išsikraudinėti, kol nedingo elektros tiekimas iš tinklų;
• Prasideda baterijų krovimas iš tinklo. Pasiekus akumuliatorių 100% įkrovą, išjungiamas inverteryje switch.grid_time_of_use_charging_period_1, tačiau baterijos rezervavimas lieka įjungtas ir rezervas nustatytas 100%. Tokiu būdu ryte akumuliatoriai bus pilnai įkrauti, o automatizacija lauks kol dings įtampa bent vienoje į įvadinių fazių arba ateis laikas, kuris kalendoriuje pažymėtas, kaip darbų pabaiga. Išpildžius bent vieną iš sąlygų, automatizacija grąžins visus inverterio nustatymus į pradinę būseną, Home Assistant vėl pradės veikti “Žiemos režimas” (aprašytas žemiau), jei jis buvo įjungtas.

Atsisiųsti kortelę - ESO planiniai darbai kortelė

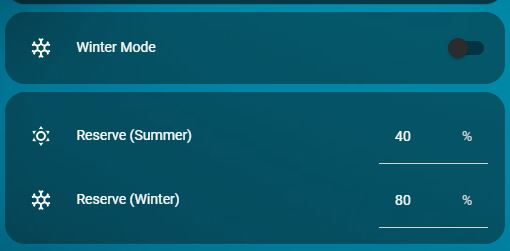

Žiemos režimas

Žiemą, kai nėra elektros gamybos iš saulės, veikia šilumos siurbliai, akumuliatoriai tampa beveik nereikalingi. Tačiau jie vis dar gali atlikti savo pagrindinę funkciją - užtikrinti elektros tiekimą į namus, kai dingsta elektros tiekimas iš tinklų. Ką daro ši automatizacija:

• Kortelėje įjungus Žiemos režimas, įjungiamas inverteryje baterijų backup rezervavimas ir “Self use” režimas (jeigu dar nebuvo įjungti) ir nustatomas rezervo SOC toks, kokia reikšmė yra jūsų pačių pasirinkta laukelyje Rezervas žiemai. Tai reiškia, kad žiemos režimo metu ir kol yra elektros tiekimas iš tinklų, jūsų inverterio akumuliatoriai niekada neišsikraus žemiau užduotos ribos.
• Išjungus žiemos režimą, bus atsatytas baterijų rezervavimas į būseną, kuri buvo prieš žiemos režimą, ir baterijų backup rezervas nustatomas į tokią reikšmę, kokia reikšmė yra jūsų pačių pasirinkta laukelyje Rezervas vasarai.
• Ši automatizacija turi dar vieną saugiklį - jos vykdymas nutraukiamas, jeigu įjungiamas input_boolean.akumuliatoriu_rankinis_rezervavimas. Šį jungiklį junginėja kitos su akumuliatorių krovimu susijusios automatizacijos, kad įgautų prioritetą.

Atsisiųsti kortelę - Žiemos režimo kortelė

Akumuliatorių profilaktinis įkrovimas

Kadangi žiemą akumuliatoriai nuo saulės turi mažai šansų įsikrauti iki 100% ir ilgesniam laiko periodui tai turi įtaką pačių baterijų degradacijai, tai ši automatizacija pasirūpina, kad kartais baterijos būtų pilnai ikraunamos. Ši automatizacija veikia tik tada, kai yra įjungtas “Žiemos režimas” Kortelėje galite nustatyti profilaktinio įkrovimo periodiškumą ir laiką, kada prasidės priverstinis krovimas iš tinklo. Ši automatizacija inverteryje įjungia switch.grid_time_of_use_charging_period_2- priverstinį baterijų krovimą iš tinklo. Šį TOU inverteryje reikėtų turėti iš anksto pasiruoštą. Jeigu jis jau naudojamas kitur, tai pasirinkti kitą laisvą ir nepamiršti padaryti pataisymus automatizacijose. Mano inverteryje nustatyta taip: Charge Time Slot 2 - 00:00-00:00; Charge Current 2 - 20A SOC2 - 100%

Atsisiųsti kortelę - Akumuliatorių profilaktinio krovimo kortelė

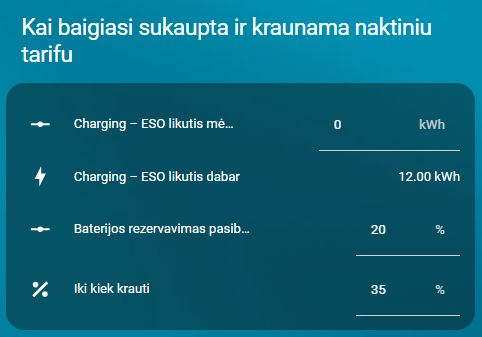

Akumuliatorių įkrovimas, kai baigiasi ESO pasaugoti atiduotos kWh

Kiekvieno mėnesio pradžioje kortelėje ranka įrašome koks yra sukauptos elektros likutis iš ESO savitarnos. Scriptas seka kiek atiduodama į tinklą ir kiek paimama iš tinklo. Kai ESO pasaugojime likutis tampa neigiamas, išjungiamas žiemos režimas ir pradedamas vykdyti akumuliatorių krovimo scenarijus. Kortelėje nustatote baterijos rezervą ir iki kiek naktį įkrauti akumuliatorių. Krovimą pradeda vidurnaktį ir pilnai įkrovus laiko tokią įkrovą, kol prasideda dieninis tarifas. Prasidėjus dieniniam tarifui, akumuliatoriams leidžiama išsikrauti iki pasirinktos baterijos rezervavimo reikšmės. Kai ESO balansas tampa vėl teigiamas, scriptas nebeveikia ir naktimis nebekrauna akumuliatorių. Svarbu, kad į žieminį režimą jau nebegrįžtama (tiesiog tikėtina, kad teigiamas balansas bus jau pavasarį). Žiemą iki kiek krauti visada laikau 100%, bet pavasarį, kai jau šviečia saulė, mažinu įkrovimą ir leidžiu įkrauti tik tiek, kad užtektų nuo dieninio tarifo pradžios iki kol užteks namui gamybos nuo saulės.

Atsisiųsti kortelę - Akumuliatorių krovimas kai baigiasi ESO

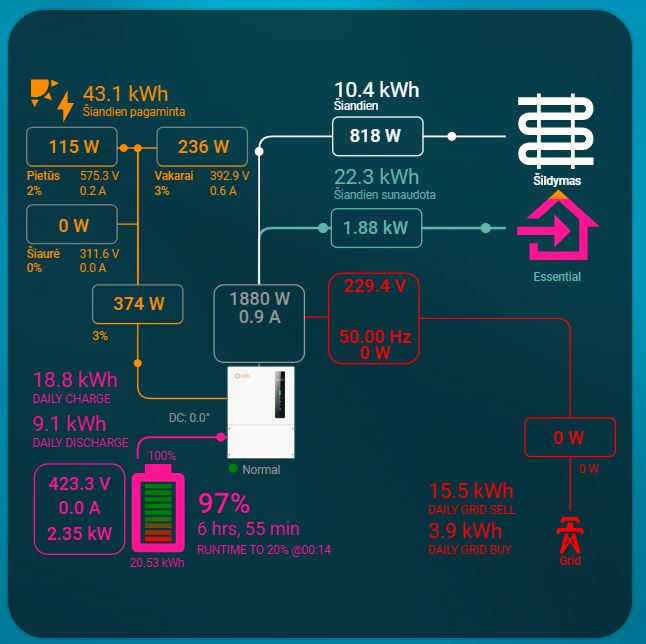

Saulės elektrinės kortelė

Kortelė sukurta naudojant integraciją sunsynk-power-flow-card.

Mano naudojamą kortelę atsisiųsti - Saulės elektrinės kortelė

Pabaigai

Visi reikalingi helper sensoriai yra sukuriami packages failuose, tačiau inverterio, apskaitos Solcast sensorius turite būtinai parinkti pagal savo turimus.

Jeigu patiko mano darbas, visada galite tai įvertinti



Eiti į GitHub repo →
